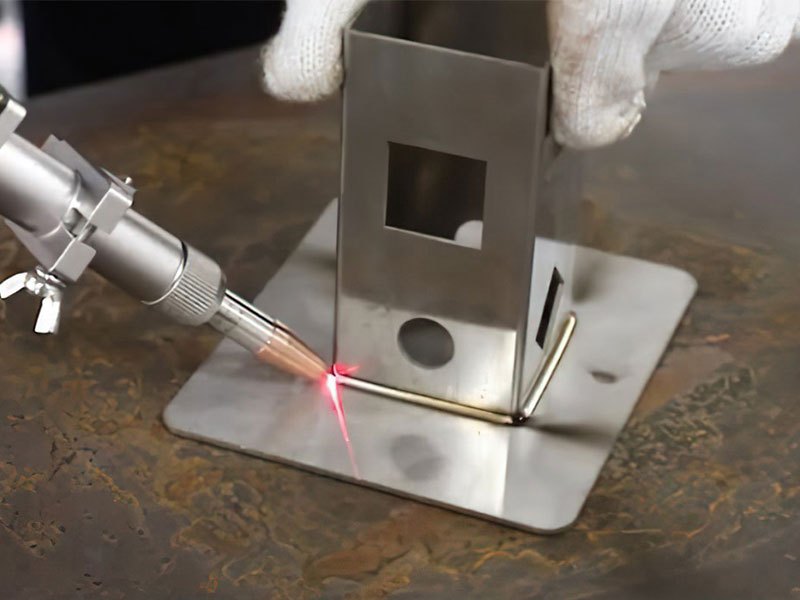

5 chiến lược kiểm soát khói hàn trong hàn laser

Hàn laser thường được ca ngợi là một quy trình “sạch”. Không có tia hồ quang, rất ít bắn tóe kim loại, và trong nhiều trường hợp gần như không thấy khói hàn bằng mắt thường. Tuy nhiên, sự “sạch” bề ngoài này có thể gây hiểu nhầm. Ẩn sau mỗi mối hàn là một đám mây vô hình gồm các hạt siêu mịn kích thước dưới micromet (submicron) và các loại khí bay hơi được tạo ra khi tia laser tương tác với vật liệu nền, lớp phủ bề mặt hoặc kim loại bổ sung. Những sản phẩm phụ này quá nhỏ để có thể nhìn thấy, nhưng lại tạo ra những thách thức nghiêm trọng đối với sức khỏe người lao động, hiệu suất thiết bị và chất lượng sản phẩm. Năm chiến lược dưới đây sẽ giúp bảo vệ con người, quy trình sản xuất và hệ thống thiết bị.

Thách thức từ khói hàn laser

Hàn laser đã trở thành một trong những công nghệ liên kết kim loại phát triển nhanh nhất, được đánh giá cao nhờ tốc độ, độ chính xác và tính linh hoạt. Trong các dây chuyền sản xuất tự động, hệ thống hàn laser bằng robot mang lại năng suất cao và chất lượng ổn định, trở thành giải pháp chủ lực trong các ngành ô tô, hàng không vũ trụ và điện tử. Đồng thời, các hệ thống hàn laser cầm tay và thủ công cũng ngày càng phổ biến trong sửa chữa, sản xuất lô nhỏ, cũng như các ứng dụng đòi hỏi tính cơ động và linh hoạt.

Tuy nhiên, hàn laser tạo ra khói và khí thải, gây ra nhiều thách thức cho doanh nghiệp sản xuất nếu không được kiểm soát đúng cách.

Những vấn đề then chốt cần lưu ý:

Hệ thống khép kín không có nghĩa là an toàn tuyệt đối.
Các cell hàn laser bằng robot thường được đặt trong tủ hoặc buồng kín, nhưng nếu khói không được hút và xử lý hiệu quả, chúng có thể tích tụ bên trong không gian này. Ngoài ra, khí thải dư còn có thể thoát ra ngoài khi chi tiết nguội, gây ô nhiễm môi trường chung của nhà xưởng.

Hệ quang học laser cực kỳ nhạy cảm.
Lớp sương mù gồm các hạt siêu mịn trong cell hàn có thể làm khúc xạ hoặc tán xạ chùm tia laser, làm suy giảm độ chính xác của quá trình hàn. Cặn bám trên thấu kính và màn chắn quang học làm tăng chi phí bảo trì và có thể gây dừng máy đột xuất, ảnh hưởng trực tiếp đến sản xuất.

Năm chiến lược kiểm soát khói hàn laser

Việc kiểm soát khói hàn laser đòi hỏi thiết kế hệ thống hút lọc bụi – khí thải chuyên biệt và bài bản. Các hạt siêu mịn và khí bay hơi phát sinh trong quá trình này yêu cầu các giải pháp được thiết kế riêng, có tính đến động lực học dòng khí, thiết kế buồng kín, hiệu suất lọc và các tiêu chuẩn an toàn. Dưới đây là năm chiến lược giúp đạt được môi trường không khí sạch hơn trong hàn laser.

1. Thu khói ngay tại nguồn phát sinh

Khói được thu càng gần vị trí mối hàn thì hệ thống càng hiệu quả và tiết kiệm năng lượng. Do hàn laser tạo ra các hạt siêu mịn có khả năng khuếch tán rất nhanh, nên việc thu khói tại nguồn là yếu tố thiết kế quan trọng nhất.

Đặc biệt trong hàn laser bằng robot, hầu hết các hệ thống đều được đặt trong buồng kín, tạo ra môi trường kiểm soát lý tưởng cho việc thu khói. Giải pháp hiệu quả nhất là tích hợp hệ thống hút trực tiếp vào buồng hàn, với các cổng hút và hệ thống ống dẫn được thiết kế đúng kích thước. Các nhà sản xuất thiết bị (OEM) có thể tích hợp sẵn các cấu hình này trong cell hàn, giúp:

Giữ hệ quang học sạch
Hạn chế phát thải rò rỉ ra môi trường xung quanh
Cân bằng luồng khí, tránh ảnh hưởng đến khí bảo vệ mối hàn

2. Lựa chọn hệ thống hút bụi/khói có công suất phù hợp (Right-size dust collector)

Hiệu quả thu khói tại nguồn phụ thuộc rất lớn vào việc hệ thống hút lọc bụi – khói được thiết kế đúng công suất cho từng quy trình.
Nếu hệ thống quá nhỏ, bộ lọc sẽ nhanh bị bám bẩn và khói sẽ thoát ra ngoài; nếu quá lớn, năng lượng sẽ bị lãng phí không cần thiết. Hai yếu tố chính quyết định việc tính toán công suất gồm:

Lưu lượng khí (Airflow – ft³/phút):
Phải đủ lớn để duy trì vận tốc hút tại buồng hàn, chụp hút hoặc tay hút khói, nhưng không được làm ảnh hưởng đến khí bảo vệ hoặc bể hàn.
Trong các hệ thống robot, điều này đòi hỏi phải cân bằng chính xác luồng khí, vừa làm sạch không gian buồng hàn, vừa đảm bảo tính ổn định của quá trình hàn.

Tỷ lệ không khí/vật liệu lọc (Air-to-cloth ratio):
Hàn laser tạo ra các hạt siêu mịn rất dễ làm tắc bộ lọc, do đó tỷ lệ càng thấp thì tuổi thọ lọc càng cao, hiệu suất lọc được duy trì ổn định lâu dài.

Đối với các ứng dụng hàn laser, hệ thống hút lọc bụi dạng cartridge thường được khuyến nghị. Đây là giải pháp gọn nhẹ, tiết kiệm năng lượng và hiệu quả cao với hạt submicron, với nhiều cấu hình khác nhau: từ các thiết bị di động cho từng cell hàn riêng lẻ đến các hệ thống trung tâm phục vụ nhiều trạm hàn.

3. Lựa chọn vật liệu lọc phù hợp

Không phải khói hàn laser nào cũng giống nhau. Thành phần khí thải thay đổi tùy theo vật liệu nền, lớp phủ bề mặt và dầu bôi trơn. Việc lựa chọn đúng vật liệu lọc giúp đảm bảo hiệu quả thu hồi khói và tuân thủ các giới hạn phơi nhiễm cho phép.

Lõi lọc cartridge chuẩn MERV 15–16: hiệu quả cho hầu hết các hạt siêu mịn (submicron). Thông thường nên sử dụng loại có lớp phủ chống cháy.
Lọc HEPA: cần thiết cho các quá trình tạo ra kim loại độc hại, ví dụ như crôm hóa trị sáu (Cr⁶⁺) trong hàn thép không gỉ.
Lọc than hoạt tính (activated carbon) tầng sau: khuyến nghị khi lớp phủ hoặc dầu bôi trơn sinh ra khí thải pha khí.

4. Kiểm soát rủi ro cháy và nổ

Mặc dù hàn laser tạo ra lượng bụi ít hơn so với cắt hoặc mài, nhưng khí thải vẫn tiềm ẩn nguy cơ cháy. Các hạt mới sinh có thể chứa kim loại chưa bị oxy hóa hoàn toàn, và tia lửa hoặc bề mặt nóng trong cell hàn có thể làm cháy bụi tích tụ trong đường ống hoặc vật liệu lọc.
Vì vậy, hệ thống phát hiện và dập cháy luôn phải là một phần trong thiết kế tổng thể.

Nguy cơ nổ phụ thuộc vào từng trường hợp cụ thể. Phần lớn khói hàn thép ít có khả năng gây nổ, nhưng các hạt mịn từ nhôm, titan hoặc vật liệu có lớp phủ có thể gây nổ nếu chưa bị oxy hóa hoàn toàn trong quá trình hàn.
Theo hướng dẫn của Hiệp hội Phòng cháy Quốc gia Hoa Kỳ (NFPA), các cơ sở gia công kim loại có nguy cơ bụi cháy nổ phải thực hiện phân tích nguy cơ bụi (Dust Hazard Analysis).
Nếu có nguy cơ nổ, hệ thống hút lọc phải được trang bị giải pháp chống nổ (deflagration system), bao gồm:

Cửa xả nổ
Van cách ly
Van quay (rotary airlock)

5. Kiểm soát phát thải rò rỉ (fugitive emissions)

Ngay cả khi đã thu khói tốt tại nguồn, khí thải rò rỉ vẫn có thể phát sinh.
Trong hệ thống robot, điều này thường xảy ra khi buồng hàn không kín hoàn toàn hoặc khi chi tiết vẫn tiếp tục thoát khí trong quá trình làm nguội sau khi ra khỏi cell.
Trong hàn thủ công, vấn đề còn phức tạp hơn do thao tác được thực hiện trong không gian mở.

Hướng dẫn kiểm soát khí thải rò rỉ:

Đảm bảo buồng hàn robot kín khí và hệ thống ống dẫn được thiết kế đúng kỹ thuật để tránh rò rỉ.
Với hàn thủ công, cần áp dụng nhất quán các phương pháp thu khói tại nguồn để giảm phát thải lan tỏa.
Cân nhắc sử dụng hệ thống lọc không khí môi trường (ambient air filtration) tại những khu vực có nhiều điểm hàn hoặc chi tiết nguội phát sinh khí nền.
Giám sát chất lượng không khí giúp đảm bảo nồng độ khí thải luôn dưới ngưỡng cho phép theo tiêu chuẩn của OSHA, đồng thời cảnh báo sớm khi hệ thống cần điều chỉnh.

Kết luận

Bằng cách áp dụng các chiến lược trên, doanh nghiệp có thể xây dựng môi trường hàn laser an toàn hơn, ổn định hơn và bền vững hơn. Tuy nhiên, do mỗi hệ thống hàn laser đều có đặc thù riêng, không tồn tại một giải pháp chung cho tất cả.
Việc hợp tác với các chuyên gia trong lĩnh vực thiết kế hệ thống hút lọc bụi – khí thải công nghiệp sẽ giúp đảm bảo:
