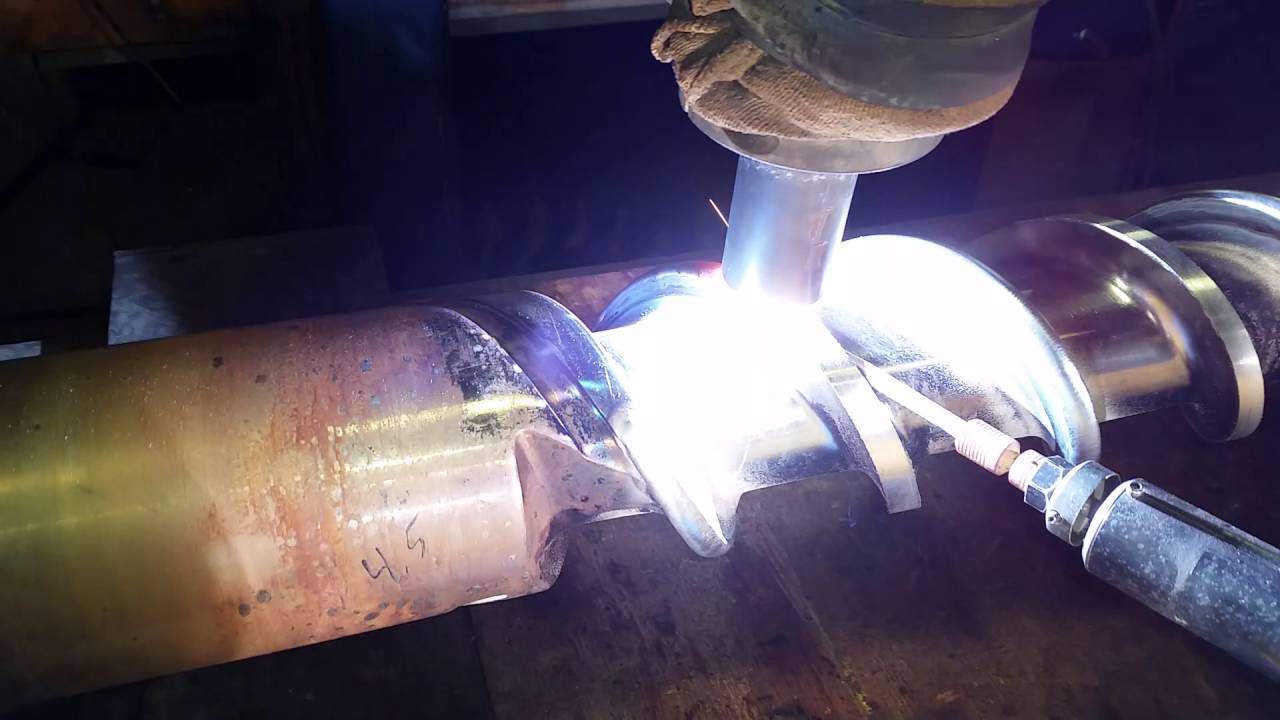

Hàn đắp hồ quang plasma chuyển tiếp (PTA): Phân tích kỹ thuật, thông số vận hành và ứng dụng thực tế

1. Tổng quan công nghệ

Hàn đắp hồ quang plasma chuyển tiếp (PTA – Plasma Transferred Arc Cladding) là quá trình hàn đắp sử dụng hồ quang plasma được chuyển trực tiếp từ điện cực tungsten sang vật liệu nền, tạo ra nguồn nhiệt có mật độ năng lượng cao để nung chảy đồng thời bột kim loại và bề mặt chi tiết.

Khác với các phương pháp hàn đắp hồ quang thông thường, PTA cho phép:

Kiểm soát chính xác vùng nóng chảy
Tạo liên kết luyện kim bền vững
Giảm thiểu pha loãng (dilution)

Đây là công nghệ trung gian giữa:

Hàn hồ quang (MIG/TIG)
Và hàn laser (Laser Cladding)

2. Nguyên lý và đặc điểm hồ quang plasma chuyển tiếp

Trong PTA, hồ quang tồn tại dưới hai chế độ:

Hồ quang không chuyển (Non-transferred arc): giữa điện cực và vòi phun
Hồ quang chuyển tiếp (Transferred arc): giữa điện cực và chi tiết

Chế độ hàn đắp sử dụng hồ quang chuyển tiếp, với đặc điểm:

Nhiệt độ vùng plasma: ~10.000 – 15.000°C
Mật độ năng lượng cao → vùng nóng chảy hẹp
Hồ quang ổn định, ít dao động

Điều này giúp:

Giảm biến dạng nhiệt
Kiểm soát hình học lớp đắp chính xác

3. Thông số công nghệ điển hình

Các thông số PTA cần được tối ưu đồng thời để đảm bảo chất lượng lớp phủ:

🔧 Thông số điện

Dòng hàn (Current): 50 – 300 A
Điện áp hồ quang: 20 – 40 V
Công suất nhiệt: 1 – 10 kW

🔧 Thông số cấp vật liệu

Tốc độ cấp bột: 5 – 50 g/phút
Kích thước hạt bột: 50 – 150 µm
Hiệu suất sử dụng bột: 85 – 95%

🔧 Khí sử dụng

Khí plasma: Argon (Ar) hoặc Ar + H₂
Khí bảo vệ: Argon
Khí vận chuyển bột: Argon

🔧 Thông số chuyển động

Tốc độ hàn: 100 – 500 mm/phút
Chiều dày lớp đắp: 0.5 – 5 mm/lớp
Độ chồng lớp (overlap): 30 – 50%

4. Đặc tính luyện kim và vi cấu trúc

🔬 Độ pha loãng (Dilution)

PTA: ~5 – 15%
MIG/MAG: 20 – 40%

→ PTA giữ được thành phần hóa học lớp phủ tốt hơn.

🔬 Vi cấu trúc

Hạt mịn, định hướng
Ít khuyết tật (rỗ khí, nứt nóng)
Phân bố carbide đồng đều (đối với hợp kim cứng)

🔬 Liên kết

Liên kết luyện kim (metallurgical bond)
Không có lớp trung gian yếu

5. Vật liệu hàn đắp PTA

Nhóm hợp kim phổ biến:

🔹 Hợp kim nền Nickel (Ni-based)

Ví dụ: Inconel 625, NiCrBSi
Tính năng: chống ăn mòn, chịu nhiệt

🔹 Hợp kim nền Cobalt (Co-based)

Ví dụ: Stellite 6, 12
Tính năng: chống mài mòn, chịu nhiệt cao

🔹 Hợp kim nền Sắt (Fe-based)

Giá thành thấp
Ứng dụng phổ thông

🔹 Vật liệu cứng (Hardfacing)

WC (Tungsten Carbide)
Cr₃C₂

6. Tiêu chuẩn và kiểm soát chất lượng

Trong thực tế sản xuất, PTA Cladding thường tuân theo các tiêu chuẩn:

📘 Tiêu chuẩn liên quan

AWS D1.6 – Hàn thép không gỉ
ASME Section IX – Quy trình và chứng nhận thợ hàn
ISO 15614-7 – Quy trình hàn đắp
ISO 14175 – Khí bảo vệ hàn

📊 Kiểm tra chất lượng

Kiểm tra không phá hủy (NDT):
- PT (thẩm thấu)
- UT (siêu âm)
Kiểm tra kim tương:
- Độ pha loãng
- Cấu trúc vi mô
Kiểm tra cơ tính:
- Độ cứng (HRC)
- Độ bám dính

7. Case study thực tế

📌 Ứng dụng: Hàn đắp trục bơm trong ngành dầu khí

Vấn đề:

Trục bơm làm việc trong môi trường ăn mòn + mài mòn
Tuổi thọ thấp, phải thay thế thường xuyên

Giải pháp:

Hàn đắp PTA với hợp kim NiCrBSi + WC
Độ dày lớp đắp: 2 mm

Kết quả:

Độ cứng tăng từ ~200 HV → 600 HV
Tuổi thọ tăng gấp 3 – 5 lần
Giảm chi phí bảo trì ~40%

📌 Ứng dụng: Phục hồi trục chân vịt tàu biển

Vấn đề:

Mòn và ăn mòn điện hóa
Chi phí thay mới cao

Giải pháp:

PTA với hợp kim cobalt (Stellite)

Kết quả:

Khả năng chống mài mòn và ăn mòn vượt trội
Giảm thời gian dừng tàu
Tăng độ tin cậy vận hành

8. So sánh PTA với Laser Cladding

Tiêu chí	PTA	Laser Cladding
Chi phí đầu tư	Trung bình	Rất cao
Độ pha loãng	Thấp	Rất thấp
Độ chính xác	Cao	Rất cao
Năng suất	Trung bình – cao	Trung bình
Ứng dụng	Công nghiệp nặng	Chính xác cao
