Dịch
Trong các kỳ thi tay nghề hàn quốc tế, kỹ thuật hàn tay (manual welding) luôn là nền tảng để đánh giá năng lực thực tế của thợ hàn. Bài thi hàn tay thép carbon thấp theo tiêu chuẩn AWF không chỉ kiểm tra thao tác mà còn phản ánh toàn bộ quy trình làm việc trong sản xuất thực tế.
1. Tổng quan bài thi – mô phỏng thực tế sản xuất

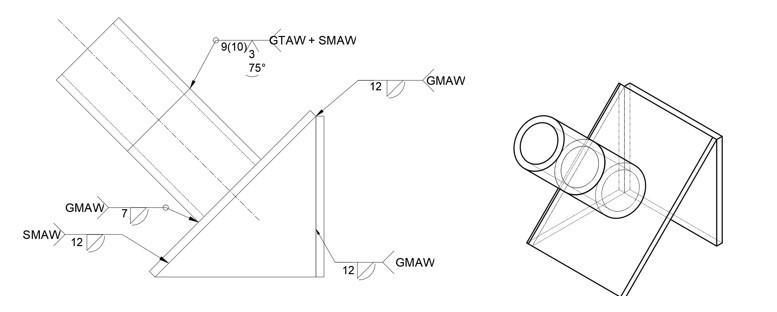

Bài thi yêu cầu thực hiện kết cấu từ thép carbon thấp (A36, SS400, A106 Gr.B) với độ dày 10–12 mm, bao gồm:
- Hàn giáp mối
- Hàn góc
- Hàn ống – tấm
Đặc biệt, thí sinh phải kết hợp nhiều phương pháp:
- SMAW (hàn que)
- TIG
- MAG
👉 Điều này tương đương môi trường làm việc thực tế tại:
- Xưởng kết cấu thép
- Nhà máy đóng tàu
- Dự án đường ống, dầu khí
2. Chuẩn bị và gá lắp – yếu tố quyết định 50% chất lượng
Yêu cầu kỹ thuật
- Làm sạch mép hàn
- Gá đúng kích thước
- Hàn đính 10–20 mm
- Không được làm lại phôi sau khi đính
Ví dụ thực tế
Một thí sinh hàn đính lệch → toàn bộ kết cấu bị vênh khi hàn chính.
Nguyên nhân:
- Đính không đối xứng
- Số điểm đính không đủ
Giải pháp:
- Đính 4–6 điểm cho thép dày 12 mm
- Phân bố đối xứng để triệt tiêu co ngót
👉 Bài học:
Sai từ gá lắp → không thể cứu bằng kỹ thuật hàn.
3. Kỹ thuật hàn và kiểm soát hồ quang
Yêu cầu đặc biệt trong bài thi
- Phải ngắt hồ quang ít nhất 1 lần trong mỗi đường hàn
- Sau đó nối lại và hoàn thiện
Ví dụ thực tế
Tại điểm nối hồ quang:
- Xuất hiện rỗ khí
- Mối hàn bị lệch
- Bề mặt lồi/lõm bất thường
Cách xử lý đúng:
- Mồi hồ quang trước điểm dừng 5–10 mm
- Di chuyển ngược lại rồi mới đi tiếp
👉 Đây là kỹ năng cực quan trọng khi hàn:
- Ống công nghiệp
- Kết cấu dài ngoài công trường
4. Kiểm soát chất lượng mối hàn (VT, PT)
Yêu cầu kỹ thuật
- Mối hàn thẳng, đều
- Không nứt
- Không không ngấu / không thấu
- Undercut ≤ 0.5 mm
- Độ lồi ≤ 3 mm
Ví dụ thực tế: lỗi không ngấu khi hàn SMAW
Tình huống:
Hàn thép A36 dày 12 mm bằng hàn que
Lỗi xảy ra:
- Dòng điện thấp
- Góc que sai
- Tốc độ quá nhanh
→ Gây không ngấu (lack of fusion)
Hậu quả:
- Bề mặt đẹp nhưng bên trong yếu
- Bị phát hiện khi kiểm tra siêu âm
👉 Đây là lỗi nguy hiểm trong:
- Kết cấu chịu lực
- Đường ống áp lực
5. Kiểm soát hình dạng mối hàn theo tiêu chuẩn
Thông số bắt buộc
- Mối hàn góc: 7–9 mm
- Độ lồi: ≤ 3 mm
- Chiều rộng mối hàn ống: 17–20 mm
Ví dụ thực tế
Lỗi phổ biến:
- Hàn quá cao → dễ nứt, tốn vật liệu
- Hàn quá thấp → không đủ bền
- Undercut → giảm khả năng chịu lực
Cách xử lý:
- Giữ góc que ~45°
- Điều chỉnh tốc độ đều
- Tránh kéo hồ quang dài
👉 Đây là kỹ năng “giữ form mối hàn” – yếu tố đánh giá tay nghề cao.
6. Hàn ống và kiểm tra siêu âm (UT)
Yêu cầu bài thi
- Không có bất kỳ khuyết tật bên trong
Ví dụ thực tế
Lỗi thường gặp:
- Không thấu chân
- Ngậm xỉ lớp lót
- Rỗ khí
Nguyên nhân:
- Không làm sạch lớp trước
- Sai góc hàn khi xoay ống
- Hồ quang không ổn định
👉 Trong thực tế:
Các lỗi này có thể gây:
- Rò rỉ
- Nổ đường ống
7. Không được phép mài sửa mối hàn
Quy định
- Cấm mài lớp hàn cuối
Ý nghĩa thực tế
- Bắt buộc đạt chất lượng ngay từ đầu
- Không được “che lỗi”
👉 Đây là tiêu chuẩn tương tự trong:
- Dự án dầu khí
- Kết cấu quan trọng
8. Quản lý thời gian – kỹ năng sống còn
Yêu cầu
- Hoàn thành trong 120 phút
Ví dụ thực tế
Sai lầm:
- Làm quá kỹ → không kịp
- Làm quá nhanh → lỗi
Chiến lược hợp lý:
- 20% thời gian gá lắp
- 60% hàn
- 20% kiểm tra & làm sạch
👉 Đây chính là tư duy làm việc trong nhà máy.
9. Vai trò của WPS trong bài thi và thực tế
Một tiêu chí quan trọng là có quy trình hàn (WPS).
WPS cần thể hiện:
- Phương pháp hàn
- Thông số dòng, điện áp
- Vật liệu và khí bảo vệ
- Trình tự hàn
👉 Trong thực tế:
WPS giúp đảm bảo:
- Chất lượng ổn định
- Tính lặp lại
- Dễ kiểm soát lỗi
10. Tổng kết: Bài thi là mô hình thu nhỏ của ngành hàn
Từ toàn bộ yêu cầu và tình huống thực tế, có thể rút ra:
- Hàn tay vẫn là nền tảng quan trọng
- Chuẩn bị và gá lắp quyết định chất lượng
- Kiểm soát hồ quang là kỹ năng cốt lõi
- Không thể sửa sai bằng mài hoặc “mẹo”
👉 Bài thi AWF thực chất tái hiện môi trường:
- Xưởng chế tạo
- Công trình kết cấu thép
- Hệ thống đường ống công nghiệp
