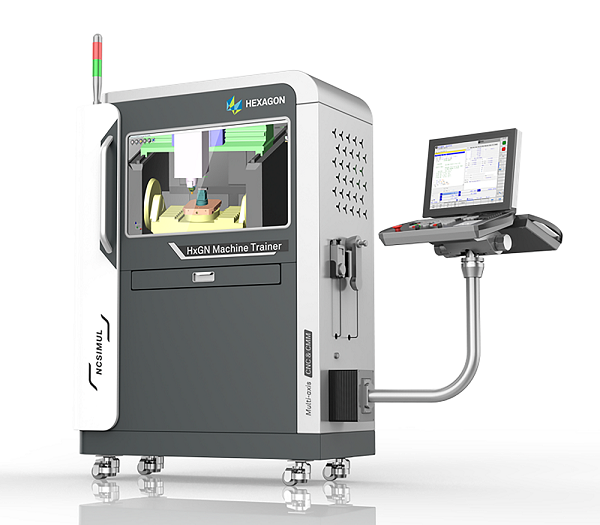

HxGN Machine Trainer

Máy đào tạo HxGN - một giải pháp sáng tạo của Hexagon
Hexagon đã phát triển HxGN Machine Trainer, một giải pháp sáng tạo kết nối thế giới thực và thế giới kỹ thuật số, để đào tạo người vận hành/lập trình viên cho máy CNC/CMM một cách hiệu quả, tiết kiệm chi phí và an toàn. Nó là thiết bị tích hợp phục vụ giảng dạy và đào tạo thực tế, kiểm định chương trình, mô phỏng an toàn cho máy CNC và CMM.

Các nhà sản xuất liên tục cần đào tạo người vận hành/lập trình viên cho máy CNC/máy đo tọa độ (CMM) do những thách thức sau:

Sự khan hiếm người vận hành/lập trình viên có kinh nghiệm/có tay nghề cao
Tỷ lệ luân chuyển lao động cao hơn

Trong khi đào tạo người vận hành/lập trình viên cho máy CNC/CMM, sau đây là những thách thức liên quan:

Máy CNC/CMM đắt tiền được sử dụng để sản xuất/kiểm tra thực tế có nguy cơ gặp rủi ro trong quá trình đào tạo
Việc sản xuất/kiểm tra bị trì hoãn trong trường hợp máy CNC/CMM bị hỏng do va chạm do lỗi của con người trong khi vận hành có thể ảnh hưởng đến ngày giao hàng cho khách hàng cuối
Chi phí cao hơn cho chất lượng kém do bị từ chối/làm lại do lỗi của con người, dẫn đến tỷ suất lợi nhuận giảm
Chi phí vận hành bổ sung do đầu tư vào kho nguyên liệu thô, dụng cụ, đồ đạc, v.v. cần thiết cho mục đích đào tạo
Đánh giá hiệu suất/sự hiểu biết của người vận hành/lập trình viên trong quá trình đào tạo như một phần đo lường hiệu quả đào tạo

Đào tạo thực hành máy phay và máy phay 3-5 trục
HxGN Machine Trainer được thiết kế để tạo ra các tình huống chuẩn bị máy thực tế và được sử dụng như một thiết bị đào tạo chuyên nghiệp. Trình huấn luyện máy HxGN cung cấp khả năng điều khiển CNC có thể hoán đổi cho nhau để bao gồm nhiều loại tư vấn ngôn ngữ máy khác nhau.

Trình đào tạo máy HxGN kết hợp NCSIMUL - phần mềm mô phỏng CNC của Hexagon, bộ mô phỏng điều khiển vận hành HEIDENHAIN, SIEMENS và FANUC, hai bảng CNC vật lý, màn hình công nghiệp lớn, màn hình cảm ứng, tay quay máy công cụ, đèn tháp tín hiệu CNC, bộ điều khiển logic lập trình và cơ chế mô phỏng máy công cụ.

Trình đào tạo máy CNC ảo đi kèm với phần mềm NCSIMUL được kết nối và điều khiển bởi bảng điều khiển CNC, để tìm hiểu cách điều khiển máy CNC ảo trước khi chuyển sang máy thực. Nó giảm đáng kể chi phí, thời gian đào tạo, độ trễ do tính sẵn có đồng thời mô phỏng và tối ưu hóa các chương trình gia công.

Đối với máy đo tọa độ (CMM):
HxGN Machine Trainer cũng tích hợp các chức năng mô phỏng máy đo tọa độ (CMM). Thông qua phần mềm I++ Simulator, HxGN Machine Trainer tổ chức nhiều lựa chọn về cặp song sinh kỹ thuật số CMM, với các kích cỡ và nhãn hiệu khác nhau, để mô phỏng thiết kế cơ khí của chúng.

Để quan sát quy trình đo hiện tại, bao gồm cả rủi ro va chạm, cần có khả năng hình dung CMM, đầu dò của nó, đầu dò, bộ thay đổi đầu dò, bộ phận và hệ thống buộc chặt. Do đó, phần mềm của chúng tôi sẽ có thể mô phỏng toàn bộ hệ sinh thái liên quan đến phép đo.

I++ Simulator, giống như một CMM thực sự, sẽ nhận được hướng dẫn vận hành từ phần mềm Đo lường 3D, chẳng hạn như PCDMIS hoặc QUINDOS. Thông qua giao thức truyền thông, tôn trọng tiêu chuẩn I++DME, I++ Simulator cũng có thể cộng tác với các giải pháp khác hiện có trên thị trường.

Do đó, phần mềm I++ Simulator sẽ có thể mô phỏng các quy trình đo lường hiện có và do đó tạo điều kiện thuận lợi cho việc phát triển các chương trình mới, ở chế độ học tập hoặc chế độ ngoại tuyến với mô hình CAD. Nó không yêu cầu bất kỳ bí quyết cụ thể nào, thực tế hòa quyện vào ảo và bạn cảm thấy như đang kiểm soát CMM thực.

Ngoài HxGN Machine Trainer, sản phẩm của chúng tôi có thể bao gồm một bộ giấy phép ngoại tuyến PCDMIS hoặc QUINDOS để cài đặt máy trạm và do đó, cung cấp giải pháp giáo dục hoàn chỉnh hơn.

Lợi ích:

Một thiết bị sẵn sàng sử dụng duy nhất để mô phỏng nhiều máy
Máy phay 3 trục đến 5 trục
Trung tâm gia công Mill-turn
Ba bộ điều khiển kỹ thuật số (HEIDENHAIN, SIEMENS và FANUC)
Đơn vị đo lường ba chiều (có sẵn cho các loại CMM khác nhau)
Sẵn sàng cho ngành công nghiệp tương lai (bao gồm DNC và giám sát)
Học tập tự chủ
Không có nguy cơ bị vỡ/hư hỏng máy công cụ/CMM
Đầu tư vừa phải
Có sẵn với giá chỉ bằng một phần giá của một máy công cụ CNC thực sự
Không có chi phí vận hành (ví dụ: kho nguyên liệu thô, dụng cụ, v.v. không bắt buộc)
Công cụ giáo dục sáng tạo và hấp dẫn
Trải nghiệm vận hành thực tế với các loại âm thanh khác nhau (ví dụ: tiếng kim loại, chất làm mát, tiếng va chạm, v.v.)
Ghi lại các buổi học do học viên thực hiện để xem xét/đánh giá
Phương tiện học tập công nghiệp dành cho người vận hành máy mới và công cụ cộng tác giữa bộ phận phương pháp/lập trình và người vận hành máy trong xưởng
