Tiết kiệm chi phí so với các phương pháp cắt truyền thống khác như Plasma, Gas- Oxy, laser CO2… Laser Fiber đang là lựa chọn hàng đầu cho ngành gia công kim loại ống và hộp.
Máy cắt ống chuyên dụng model T dùng cho cắt ống, hộp, thép hình. Vận hành đơn giản, kết cấu máy đặc biệt chuyên dụng, chính xác cao, áp dụng cho các vật liệu thép cac-bon, thép không gỉ..
WELCOME TO KLASSY LASER
BẢNG THÔNG SỐ KỸ THUẬT
Model Máy
TN 6022
TN 6035
Khả năng cắt Hành trình X/Y/Z
Ống 10-220 mm ; Hộp 20-150 mm 220 / 6000 / 160 mm
Ống 10-350 mm ; Hộp 20 x 230 mm 350 / 6000 / 180 mm
Công suất nguồn cắt Laser NSX nguồn laser Tốc độ dịch chuyển không tải
1kW, 1.5kW, 2kW, 3kW, 4kW IPG / MAX 80 m/ph
Gia tốc
0.8 G
Độ chính xác vị trí
± 0.02 mm
Độ chính xác lặp lại Kẹp phôi
± 0.03 mm Khí nén, tự động, tự định tâm
Tải trọng phôi lớn nhất Kích thước máy, mm Trọng lượng máy
180kg ~ 9100×1700×2050 ~ 2500 kg
350kg 9100×2070×2200 ~ 2700 kg
THƯƠNG HIỆU CÁC BỘ PHẬN CHÍNH
Khung máy
Khung hàn
Đầu cắt Laser Servo và drive Thanh ray / thanh răng
Raytools, thương hiệu Thụy Sỹ Schneider, thương hiệu Pháp Đài Loan
Phần mền điều khiển và hệ thống
CYPCUT
Linh kiện điện tử Van điện, van khí
Schneider- Pháp SMC- Nhật Bản / AiirTAC-Đài Loan

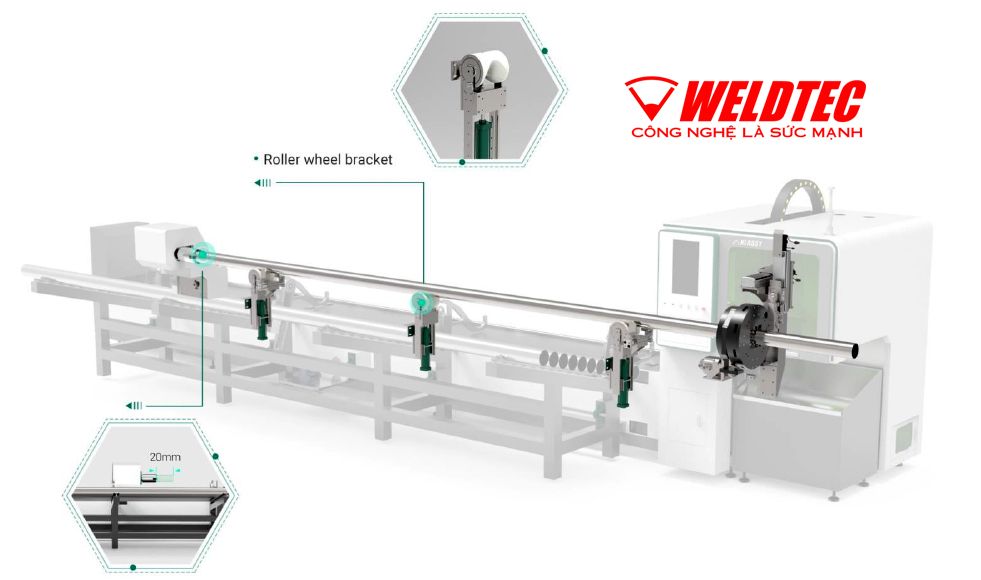

Con lắn đỡ ống dùng khí nén
Chống cong vênh ống và kẹp chính xác hơn
[caption id="attachment_11608" align="aligncenter" width="906"]Bộ cấp phôi tự động[/caption]
Hệ thống điều khiển cắt ống Cypcut
Chuyên dụng cho cắt thép hình như ống, hộp U, I, H
Đầu cắt Raytools – Thương hiệu Thụy Sỹ
Điều chỉnh tiêu cự tự động là tiêu chuẩn với nguồn từ 1.5kW trở lên. Với nguồn 1kW điều chỉnh tiêu cự tự động là tùy chọn, chỉnh tay là tiêu chuẩn.
[caption id="attachment_11613" align="aligncenter" width="294"] Đầu cắt[/caption]
Các bộ phận chính khác
[caption id="attachment_11621" align="aligncenter" width="981"] Các bộ phận khác của máy cắt laser Klassy[/caption]
KIỂM TRA CHẤT LƯỢNG
Hệ thống kiểm soát chất lượng QC nghiêm ngặt trong toàn bộ dây chuyền sản xuất máy, mọi bộ phận của máy, dù chỉ là một con ốc. Máy được kiểm soát chặt chẽ và loại bỏ bất kỳ bộ phận nào không đạt tiêu chuẩn vào nhà máy để đảm bảo hiệu suất và chất lượng của từng thiết bị.
