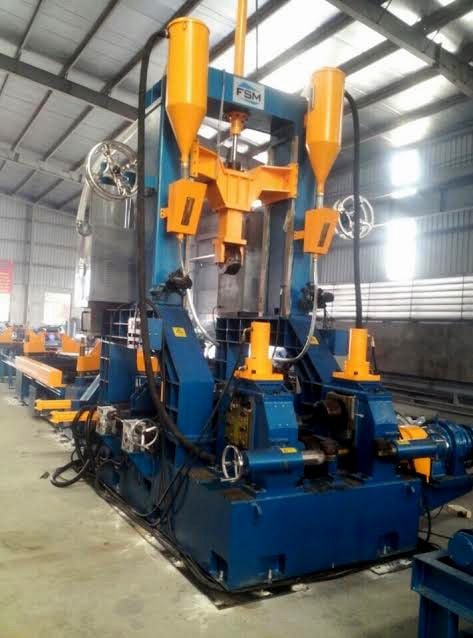

Hệ Thống Gá, Hàn, Nắn - Dây Chuyền

Hệ Thống Gá, Hàn, Nắn - Dây Chuyền

Có thể gá,hàn và nắn ngay trên cùng một hệ thống. Có thể tiết kiệm được không gian lắp đặt, Tốc độ hàn gấp 2 lần so với hàn cổng thông thường. hât lượng mối hàn tốt,đường hàn đẹp và ngấu. Dầm hàn ít cong vênh sau khi hàn do công nghệ gá đính và hàn tốt đồng thời được áp dụng công nghệ nắn ngay sau khi hàn khi mối hàn vừa kết thúc.

Thông số sơ bộ của hệ thống

Hệ thống đính – hàn – nắn với đính và hàn sử dụng hàn tự động dưới lớp thuốc, công nghệ hàn 2 dây (Twin-arc) với cạnh mối hàn từ 8mm trở về. Hệ thống con lăn đầu vào:10m, được chia làm 3 đoạn và đều động cơ chuyển động.

Hệ thống con lăn đầu ra: 10m và được chia làm 2 đoạn. Tốc độ đính-hàn-nắn: 0.2~2m/phút Tổng công suất: 11kW (trong đó có 02 nguồn hàn 180KVA) Kích thước máy(DxRxC): 28000x4000x4200mm Khả năng làm việc của máy: Cánh dầm rộng: 180 ~ 800mm Chiều dày cánh dầm: 6~40mm Chiều cao dầm: 200~1500mm Chiều dày bụng dầm: 6~32mm Chiều dài dầm: 4000~15000mm

Hệ thống gá kẹp phôi trong tổ hợp

Khi hệ thống con lăn đầu vào chuyển phôi vào, hệ thống xilanh thủy lực có con lăn sẽ ép chặt cánh dầm và bụng dầm.

Hệ thống hàn trong tổ hợp

Hệ thống sử dụng 02 nguồn hàn DC-1000 với công nghệ hàn 2 dây (Twin-arc) cho mỗi nguồn hàn. Tốc độ hàn nhanh, đem lại hiệu quả cao về chất lượng mối hàn cũng như về thời gian hàn. Đường kính dây hàn: 1.6mm. Dầm được dựng 900 và cả 4 mỏ của 2 nguồn hàn đều hàn đồng thời cùng 1 lúc. Mỏ hàn có thể điều chỉnh góc, điều chiều cao lên, xuống mỏ, giúp người công nhân dễ dàng trong việc quan sát cũng như chất lượng mối hàn được đảm bảo hơn. Hệ thống thu hồi thuốc tự đồng được bố trí 2 bên, hút và xử lý thuốc hàn, chuyển về phễu thuốc để bắt đầu chu trình dải thuốc mới trước khi hàn.

Hệ thống nắn dầm trong tổ hợp

-Thiết bị sử dụng hệ thống cơ khí với và động cơ với các gối đỡ, ép thẳng xuống cánh dầm vì sau khi thực hiện xong quá trình hàn, chân mối hàn co lại và cánh dầm có xung hướng cong về phía bụng dầm. -Thông số nắn cho phép với giới hạn bền lên đến 400MPa: + Đối với chiều rộng cánh dầm: 180~800mm thì hệ thống có thể nắn được với chiều dầy cánh: 6~ 12mm + Đối với chiều rộng cánh dầm: 450~800mm thì hệ thống có thể nắn được với chiều dầy cánh: 12~ 18mm + Đối với chiều rộng cánh dầm: 580~800mm thì hệ thống có thể nắn được với chiều dầy cánh: 18~ 22mm + Đối với chiều rộng cánh dầm: 650~800mm thì hệ thống có thể nắn được với chiều dầy cánh: 22~ 26mm + Đối với chiều rộng cánh dầm: 720~800mm thì hệ thống có thể nắn được với chiều dầy cánh: 26~ 32mm
