Máy cắt đột dập liên hợp IW-85KD lực đột trụ 85 tấn cắt tấm 110 tấn thuộc dòng K Series nhưng thiết kế 2 xy-lanh cho phép làm việc đồng thời độc lập, họng đột sâu 410mm, kẹp giử phôi bằng thủy lực, máy do Sunrise Đài Loan sản xuất, được kết hợp nhiều chức năng như cắt, đột, dập thép hình như: thép tấm, thép trụ, thép hình vuông, thép V, thép I, thép L, thép U…
Máy có nhiều khuôn rời để tùy chọn, vận hành bằng hệ thống thủy lực kiểu áp lực thấp, đây là dòng máy có công suất nhỏ, phù hợp với các cơ sở sản xuất hoặc cửa hàng kinh doanh có kinh phí đầu tư hạn chế.
Máy thiết kế 2 xy lanh, cho phép vận hành đồng thời ở 2 vị trí, kẹp giử chi tiết bằng thủy lực. Hệ thống thủy lực hoạt động với áp lực thấp, khả năng làm việc nhanh và chính xác.
Khả năng đột
- Lực đột: 85 tấn
- Khả năng đột (Đường kính x Chiều dày): Ø27x22
- Chiều sâu họng đột: 410
- Hành trình đột max: 100
- Chu kỳ đột: 38 lần/phút
- Chiều cao làm việc đến khuôn: 1050 mm

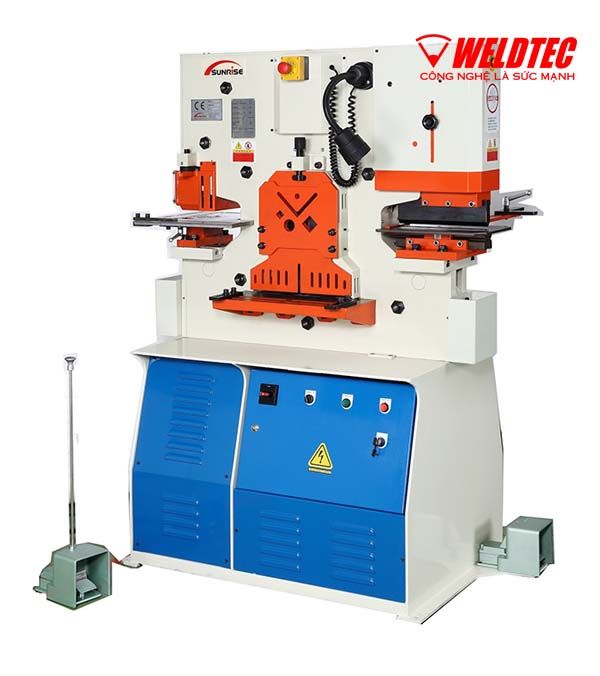

Máy Cắt Đột Liên Hợp IW-85KD
THÔNG SỐ KỸ THUẬT
IW-85KD
KHẢ NĂNG ĐỘT/PUNCHING
Lực đột /Punching pressure
85 tấn
Khả năng đột/ Punch capacity
Ø27x22
Độ sâu họng/ throat depth
410
Chiều cao đột bích rãnh/ channel Flange Punch
75-180
Hành trình đột tối đa/ Max stroke length
100
Chu kỳ đột/phút /cycle /min
38
Chiều cao gia công đến khuôn/Working height up to die
1050
GÓC CẮT/ ANGLE SHEARING
Khả năng cắt/ Shearing capacity
110 tấn
Chiều dài hành trình xi lanh cắt/Shearing cylinder stroke length
50
Góc cắt 900/ at 900 shearing
130x130x12
Chiều cao gia công/ Working height
1040
CẮT THANH/ BAR SHEARING
Cắt thanh tròn/Round bar shear
Ø45
Cắt thanh vuông/ Square bar shear
45x45
Cắt rãnh/ channel shear
152
Cắt dầm chữ I/ I-beam shear
152
CẮT CHỮ V/ NOTCHING
Cắt hình chữ nhật/Rectangular notcher
63.5x90x12
Cắt hình chữ V/ Vee-notcher
105x105x12
Cắt rãnh/ channel notching
180-200
Chiều cao gia công/ working height
1050
CẮT TẤM/ FLAT SHEARING
Cắt tấm phẳng/ Flat bar shear
460x20
Chiều dài dao/ Blade length
410
Chiều cao gia công/ Working height
726
DỤNG CỤ ĐẶC BIỆT/SPECIAL TOOLS
Khuôn cắt rãnh chữ V rộng/ Large Vee-Notcher
145x145x10
Khuôn cắt rãnh chữ V đơn/ Single Vee Press Brake
250x15
Khuôn cắt rãnh chữ V đa chiều/ Multi-Vee Press Brake
