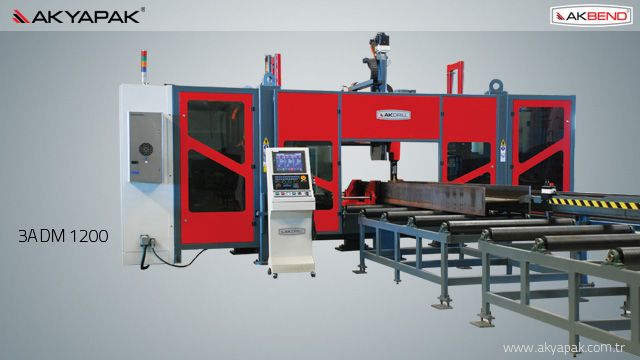

Với 3ADM, trong khoảng tiết diện dài 500 mm bạn có thể tạo rất nhiều lỗ khoan mà không cần phải di chuyển chi tiết, điều này giúp tiết kiệm lượng lớn thời gian. Thêm vào đó 3ADM còn có khả năng khắc trên ba mặt.
Với Những đầu trục độc lập này, chi tiết có thế được khoan từ ba mặt. Máy gia công được trang bị ổ thay dao bốn vị trí cho từng đầu trục. Khi chi tiết được đưa đến máy khoan, vị trí gốc chi tiết được sét 0 bởi đèn laser. Chi tiết sau khi khoan được đưa đến máy cắt đĩa với cái kẹp bằng tay. Độ dài cắt và góc cắt (-44/+60°) có thể đạt được theo mong muốn.
Video Máy Gia Công
TECHNICAL INFORMATIONS / THÔNG SỐ KỸ THUẬT
Model
2ADM 1200
3ADM 1200
Control panel/ Bảng điều khiển
Mitsubishi
Mitsubishi
Vertical Drilling/ Trục đứng
1
2
Horizontal Drilling/ Trục ngang
2
3
Drill diameter/ Đường kính lỗ
10-40 mm
10-40 mm
Spindle speeds-Infinitive
Tốc độ trục chính vô cấp
100-4500 r/min
100-4500 r/min
Drive power per axis/ CS trên mỗi trục
11 kW
12 kW
ATC Holer/ Đài dao (position/ vị trí)
4
4
Feeding table/ Bàn nạp liệu
12 m (Servomotor)
12 m (Servomotor)
Tool cooling system/ HT làm mát dao
Tool internal/external cooling, compressed air + cooling water pulverized
Dao cụ làm mát trong/ ngoài bằng hỗn hợp khí + hơi nước
