Máy cắt laser CNC đang ngày càng quan trọng trong sản xuất hiện đại, với những công nghệ liên tục được cải tiến nhằm nâng cao chất lượng sản phẩm cũng như tối ưu hoá năng suất, máy cắt laser đã trở thành thiết bị cơ khí quan trọng không thể thiếu trong các nhà máy hiện tại. Weldtec xin phép được gửi tới quý khách dòng máy cắt laser CNC Klassy với đầy đủ những công nghệ hiện đại, giúp tối ưu hoá sản xuất và kinh tế cho doanh nghiệp.
Máy Cắt Laser CNC Klassy Bàn Chuyển Đổi E4020
Laser Fiber đang là lựa chọn hàng đầu cho ngành gia công kim loại tấm mỏng, kết cấu… với tốc độ cắt cao, hiệu suất làm việc lớn và đặc biệt chi phí tiêu hao trong cả suốt quá trình sử dụng rất thấp.
[caption id="attachment_12653" align="aligncenter" width="1150"]

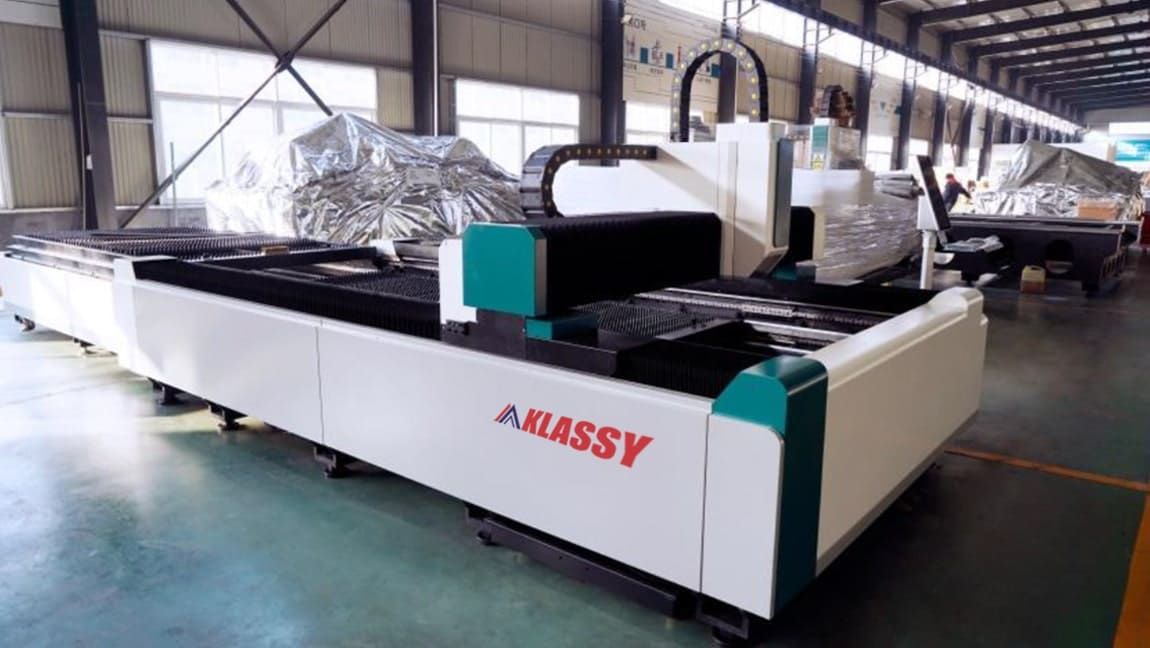

Máy Cắt Laser CNC Bàn Chuyển Đổi, Khung Đúc E4020[/caption]
Máy sử dụng thiết kế kiểu mở, 2 bàn chuyển đổi, cấu trúc đơn giản, dễ bảo quản, dễ sử dụng, dễ bảo trì, chi phí vận hành thấp, phù hợp cho sản xuất hàng loạt, năng suất cao, cấp phôi và lấy sản phẩm ra mà không cần dừng máy. Là sự lựa chọn hàng đầu cho những người sử dụng máy cắt laser: với khung đúc nguyên khối, trọng lượng lớn đảm bảo kết cấu vững chắc cho máy, tăng độ ổn định, chống rung cao, chất lượng vết cắt và độ chính xác cao.
[caption id="attachment_12654" align="aligncenter" width="1150"]
Nhà máy sản xuất máy cắt laser cnc Klassy[/caption]
WELCOME TO KLASSY LASER
Bảng Thông Số Kỹ Thuật
Model | E 4020 |
Hành trình X, Y | 4000 * 2000 |
Công suất nguồn cắt Laser | 1kW, 1.5kW, 2kW, 3kW, 4kW, 6kW |
NSX nguồn laser | IPG / MAX |
Tốc độ dịch chuyển không tải | 140 m/ph |
Gia tốc | 1.5 G |
Độ chính xác vị trí | ± 0.02 mm |
Độ chính xác lặp lại | ± 0.03 mm |
Hành trình trục Z | 315 mm |
Tải trọng phôi lớn nhất | 1600 kg |
Kích thước máy, mm | 9840 * 3140 * 2000 |
Trọng lượng máy | 10,000 kg |
THƯƠNG HIỆU CÁC BỘ PHẬN CHÍNH |
Khung máy | Khung đúc nguyên khối |
Dầm ngang | Nhôm hàng không đùn ép |
Servo và driver | YASKAWA- Nhật Bản |
Đầu cắt Laser ( Lựa chọn ) | Raytools - Thụy Sỹ hoặc WSX công nghệ Đức điều chỉnh tiêu cự tay với 1kW, tùy chọn chỉnh tự động |
Thanh ray | HIWIN- Đài Loan |
Giá đỡ và bánh răng | YYC/APEX- Đài Loan |
Phần mền điều khiển | CYPCUT |
Linh kiện điện tử | Schneider- Pháp |
Van điện, van khí | SMC- Nhật Bản / AiirTAC-Đài Loan |
Wifi trong tủ điều khiển | Có |
Chức năng bôi trơn tự động | Có |
Cảnh báo laser bất thường | Có |
Cảnh báo cắt bất thường | Có |
Báo động áp suất gas | Có |
Cảnh báo làm mát bất thường | Có |
Chức năng cảnh báo bằng đèn | Có |
Bàn chuyển đổi cho năng suất cao
[caption id="attachment_12655" align="aligncenter" width="1150"]
Bàn chuyển đổi cho năng suất cao[/caption]
Khả năng thích ứng mạnh mẽ
Hệ thống truyền động có công suất truyền tải lớn, khả năng quá tải mạnh và có thể làm việc trong môi trường khắc nghiệt.
Hiệu quả cao
Hai bàn chuyển đổi, đưa phôi vào và lấy sản phẩm ra mà không phải dừng máy, chế độ truyền đổi ổn định, thời gian chuyển đổi ngắn trong 10-15 giây.
[caption id="attachment_12656" align="aligncenter" width="2263"]
Khung máy đúc nguyên khối từ gang xám[/caption]
Khung máy đúc nguyên khối từ gang xám
Tạo kết cấu vững chắc, loại bỏ các mối nối, cho dộ cứng vững rất cao, chống rung khi có tải động tốt, cho sai số cắt thấp, vết cắt phẳng hơn. Sử dụng gang xám, cường độ nén và độ cứng cao. Giảm sốc mạnh, độ cảm ứng nhiệt và giãn nở thấp làm giảm biến dạng trong khi sử dụng, có thể duy trì ổn định trong thời gian dài 50 năm. Trước khi gia công khung được ủ khử ứng suất dư. Khung được chia khoang khi hút bụi, đầu cắt đến khoang nào thì khoang đó được hút, nhằm tăng hiệu quả xử lý bụi.
Dầm ngang – Nhôm đùn áp lực siêu nhẹ
Đầu cắt Raytools tự động điều chỉnh tiêu cự (Auto focus) – Thương hiệu Thụy Sỹ. Đầu cắt WSX (Auto focus) Top đầu được sản xuất theo công nghệ của PRECITEC ( CHLB ĐỨC). Các linh kiện bên trong và linh kiện thay thế đều hoàn toàn tương thích với PRECITEC. Thiết kế chống bụi tuyệt đối.
[caption id="attachment_12657" align="aligncenter" width="1150"]
Động cơ Servo[/caption]
Autofocus thông qua bô phận truyền động tích hợp của động cơ Servo, ống kính lấy nét được điều khiển bằng động cơ tuyến tính để tự động thay đổi vị trí trong phạm vi lấy nét. Người dùng có thể căn chỉnh thiết lập lại tiêu cự thông qua chương trình có sẵn để hoàn thành việc cài đặt cho cắt đục lỗ các tấm dày và tự động cắt các vật liệu khác nhau. Hiệu Quả đọc các thông số cắt đã lưu thông qua hệ điều hành, có thể nhanh chóng thay đổi vị trí lấy nét tiêu cự của đầu cắt laser, loại bỏ các thao tác thủ công và nâng cao hiệu quả 30%.
Tự động cung cấp chất bôi trơn cho ray và thanh răng để đảm bảo thiết bị hoạt động bình thường ở tốc độ cao và có chức năng báo động bất thường, cảnh báo mức chất lỏng.
Hệ thống điều khiển CYPCUT và màn hình
[caption id="attachment_12659" align="aligncenter" width="1150"]
Hệ thống điều khiển CYPCUT và màn hình[/caption]
Sử dụng phổ biến và ổn định, được trang bị hầu hết trên các dòng máy laser hiện nay Phần mềm Cypcut hỗ trợ các định dạng dữ liệu đồ họa như AI, DXF, PLT, Gerber và LXD, chấp nhận mã G tiêu chuẩn quốc tế được tạo bởi Master Cam, Type3 và các phần mềm khác và tự động tối ưu hóa khi các tệp bên ngoài như DXF được mở / nhập, lưu, lưu thời gian và hiệu quả.
Động cơ servo Yaskawa
+Chính xác +Tốc độ quay, hiệu suất tốc độ cao +Khả năng thích ứng: có khả năng chống quá tải mạnh mẽ và tải gấp ba lần mô-men xoắn định mức, phù hợp cho những trường hợp có biến động tải tạm thời và khởi động nhanh. +Ổn định +Kịp thời: tăng / giảm tốc động của động cơ ngắn, thường trong khoảng vài chục mili giây.
Các bộ phận chính khác
[caption id="attachment_12661" align="aligncenter" width="1150"]
Các bộ phận khác của máy cắt laser[/caption]
Kiểm tra chất lượng máy cắt laser Klassy
Hệ thống kiểm soát chất lượng QC nghiêm ngặt trong toàn bộ dây chuyền sản xuất máy, mọi bộ phận của máy, dù chỉ là một con ốc. Máy được kiểm soát chặt chẽ và loại bỏ bất kỳ bộ phận nào không đạt tiêu chuẩn vào nhà máy để đảm bảo hiệu suất và chất lượng của từng thiết bị.
[caption id="attachment_12662" align="aligncenter" width="1150"]
Kiểm tra chất lượng máy cắt laser Klassy[/caption]
Chứng chỉ máy cắt laser CNC Klassy
[caption id="attachment_12663" align="aligncenter" width="1150"]
Chứng chỉ máy cắt laser CNC Klassy[/caption]
Weldtec cam kết
✓ Cung cấp tới quý khách hàng giải pháp tối ưu nhất về gia công cơ khí ✓ Đội ngũ kỹ thuật và bán hàng lành nghề hơn 20 năm kinh nghiệm ✓ Máy nhập khẩu chính hãng với chất lượng và giá thành tốt nhất ✓ Chế độ bảo hành và chăm sóc khách hàng tận tình nhất.
Với hệ thống chăm sóc khách hàng và dịch vụ bảo hành chính hãng dài hạn, quý khách có thể hoàn toàn yên tâm khi lựa chọn máy cắt laser tại Weldtec. Trân trọng cảm ơn quý khách hàng…!
